Blade offset là gì? Làm thế nào để tìm ra offset phù hợp?

Viết bởi THẢO AN PHÚC, Ngày 05/11/2024
Blade offset là gì? Làm thế nào để tìm ra offset phù hợp?

1. Blade offset là gì?

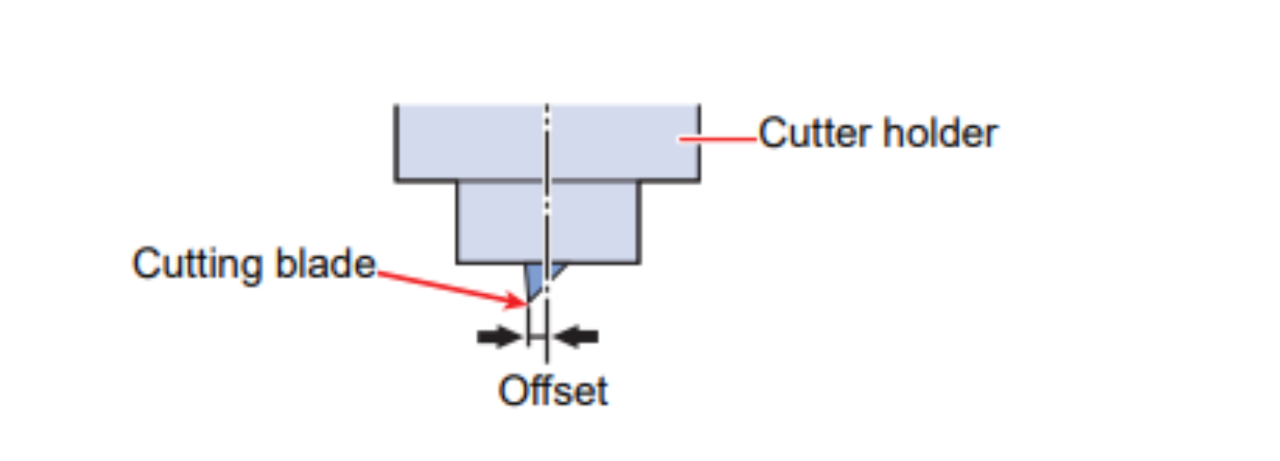

Offset dịch ra tiếng Việt là “giá trị bù trừ”, đề cập đến khoảng cách từ tâm trụ giao đến đầu lưỡi dao.

Nếu máy cắt decal thiết lập thông số offset không phù hợp thì các góc của hình cắt có thể trở nên bo tròn không sắc nét.

Offset được xác định riêng cho từng loại lưỡi dao, người dùng cài đặt thông số offset phù hợp thì nét cắt sẽ đẹp và cắt chi tiết nhỏ chính xác. Phạm vi cài đặt offset sẽ từ 0 - 2,5mm.


2. Cách tìm ra offset phù hợp cho máy cắt Mimaki và máy cắt Trung Quốc

2.1 Đối với máy Mimaki

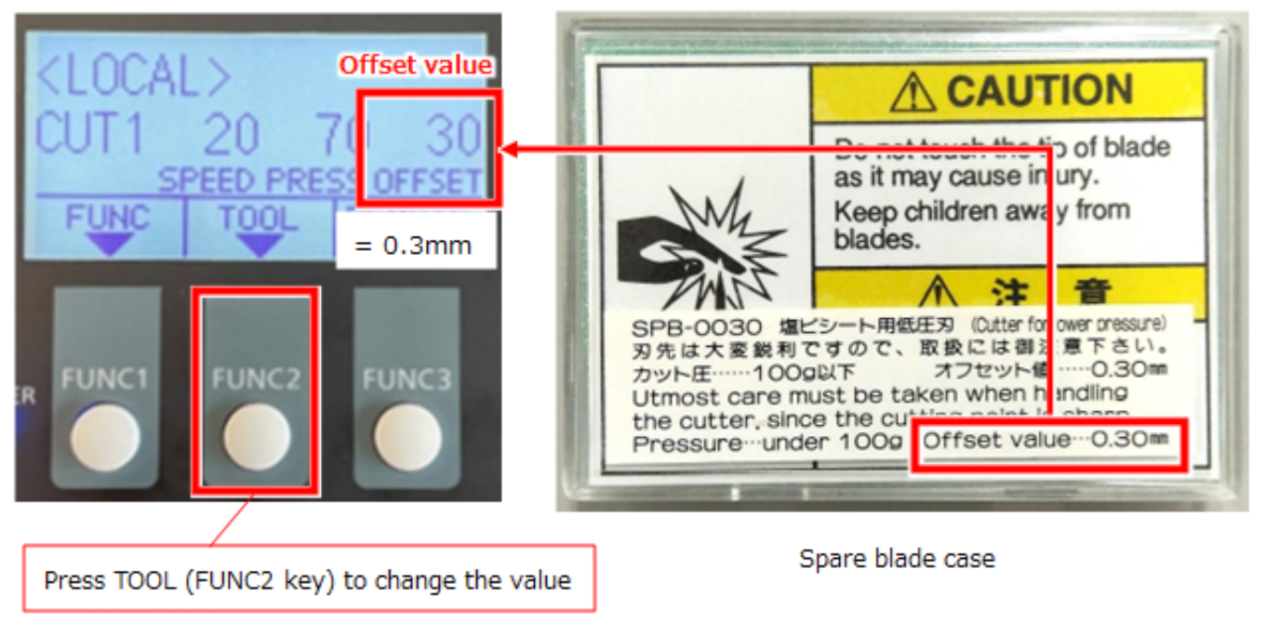

Đối với máy cắt decal Mimaki, phần offset trên máy sẽ được định dạng đơn vị là x100 và trên mỗi hộp lưỡi dao, nhà sản xuất sẽ ghi rõ thông số Offset phù hợp với lưỡi dao đó.

Dao Mimaki SPB-0030 có offset = 0.3mm, và thông số cài đặt trên máy cắt là 30 (0.3x100 = 30)

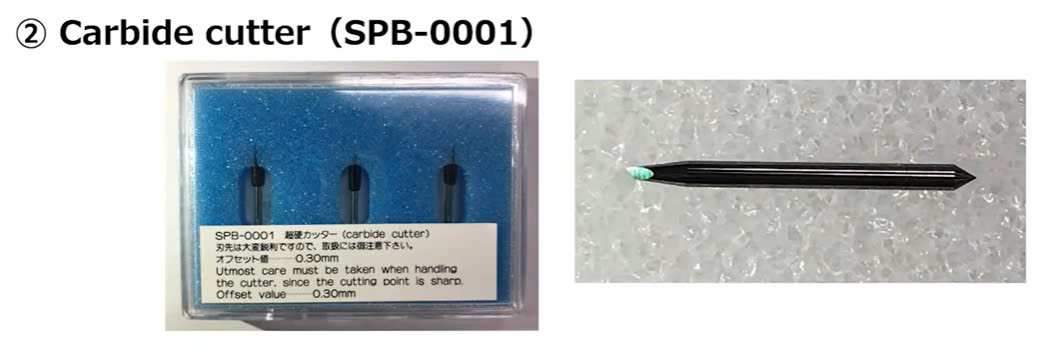

Dao  SPB-0001 có offset là 0.3mm, và thông số cài đặt trên máy cắt là 30 (0.3x100 = 30)

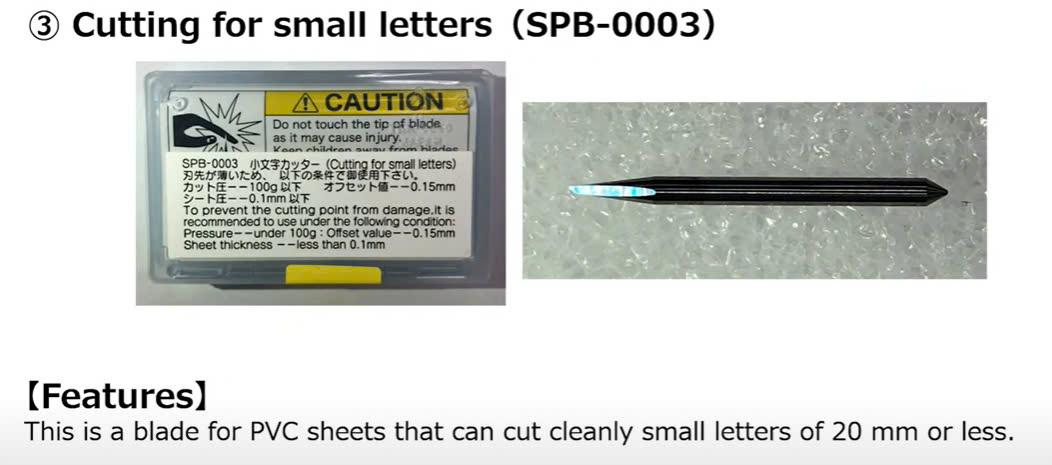

Dao SPB-0003 có offset là 0.15mm vì vậy khi dùng dao này, bạn phải chỉnh thông số offset là 15

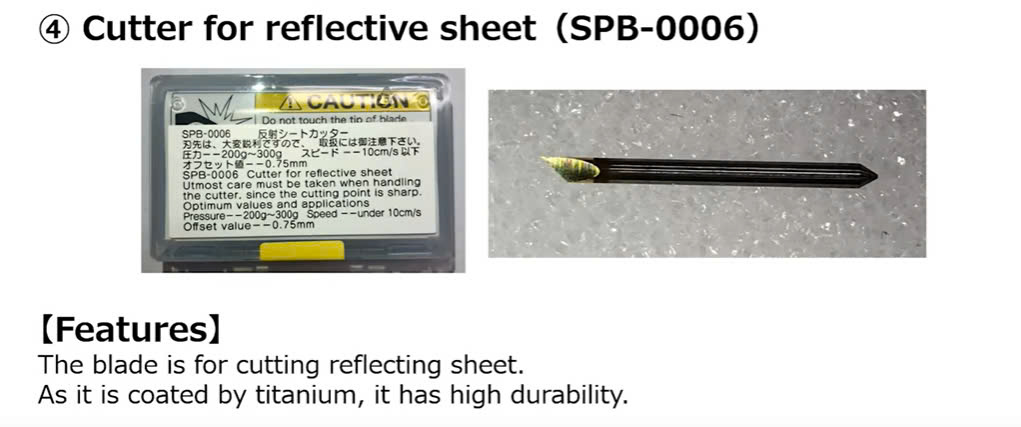

SPB-0006 offset = 0.75mm

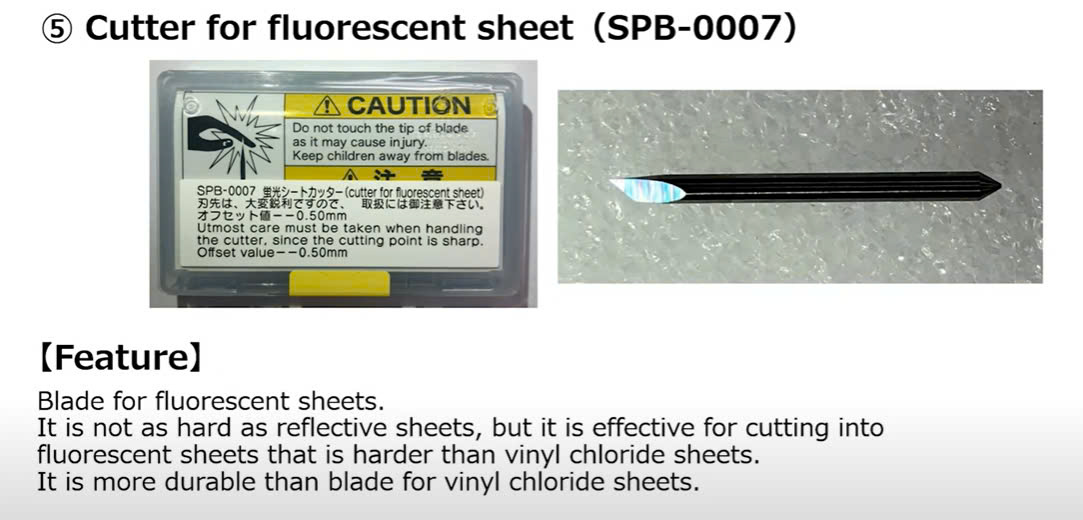

SPB-0007 offset = 0.5mm

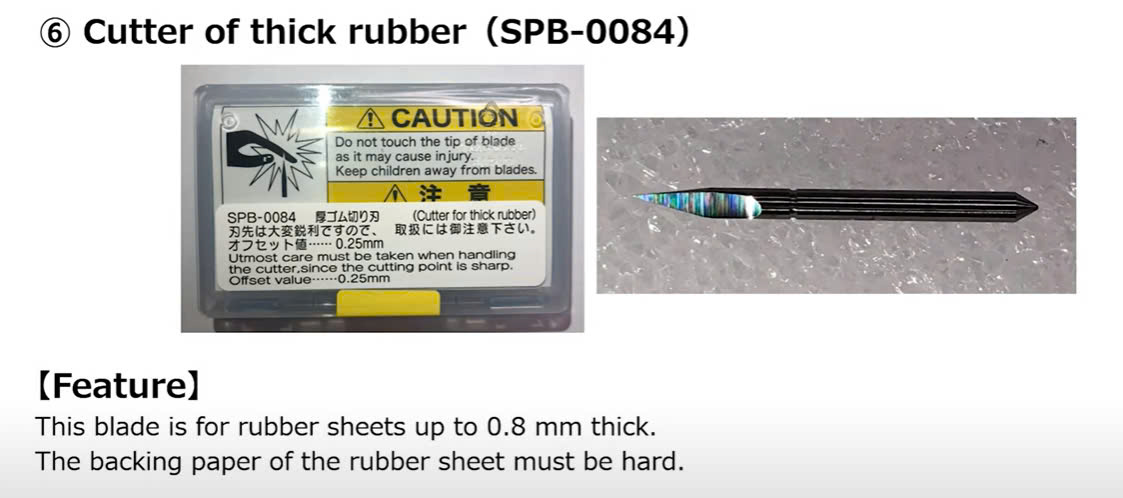

SPB-0084 offset = 0.25mm

2.2 Máy cắt decal Trung Quốc

Đối với máy Trung Quốc, phần offset trên máy sẽ được định dạng đơn vị là mm và thông số offset không được ghi rõ trên bao bì. Chính vì vậy chúng ta phải tự tìm offset lưỡi dao bằng cách test lần lượt từng thông số:

Bắt đầu với offset = 0.2mm

  1. Nếu các góc bị bo tròn => cần tăng offset

  2. Các góc bị nhô ra như ria mép => cần giảm giá trị offset

Đối với khách hàng mua máy cắt decal Trung Quốc (Talent, Zipcut, Mycut) và dao tại An Phúc, thông số offset chuẩn sẽ là 0.35 - 0.375mm.

Hi vọng bài viết có thể giúp mọi người có thêm góc nhìn về Blade Offset. Mọi ý kiến đóng góp xin gửi về mail: mayinmucinanphuc@gmail.com

Nếu muốn tham khảo thêm các lỗi cắt decal thương gặp, bạn có thế tham khảo tại đây.

Cảm ơn các bạn đã đọc bài.
