HẠT TRAM TRONG IN ẤN: LỰA CHỌN HÌNH DÁNG, GÓC ĐỘ VÀ KIỂM SOÁT DOT GAIN Máy in An Phúc

Trong quá trình chế bản và xuất phim in, việc làm chủ các thông số kỹ thuật là yếu tố quan trọng để tạo ra những bản in sắc nét, chuyển sắc mượt mà và mang lại hiệu ứng thị giác tốt nhất. Bài viết này sẽ hệ thống hóa những kiến thức quan trọng nhất về hạt tram (Halftone), từ việc lựa chọn hình dáng, thiết lập góc độ cho đến cách kiểm soát hiện tượng gia tăng điểm mực (Dot Gain).

1. HẠT TRAM (HALFTONE) LÀ GÌ?

Trong môi trường kỹ thuật số, hình ảnh được hiển thị bằng các dải màu liên tục (Continuous tone). Tuy nhiên, hầu hết các công nghệ in ấn hiện nay (như in lụa, in offset) không thể in ra các dải màu mờ dần.

Để đánh lừa thị giác và tạo ra cảm giác chuyển màu, các phần mềm RIP sẽ chuyển hình ảnh thành các chấm nhỏ với kích thước hoặc mật độ khác nhau. Những chấm này được gọi là hạt tram. Chỗ nào hình ảnh đậm, hạt tram sẽ to hoặc đứng sát nhau, chỗ nào hình ảnh nhạt, hạt tram sẽ nhỏ hoặc đứng thưa ra.

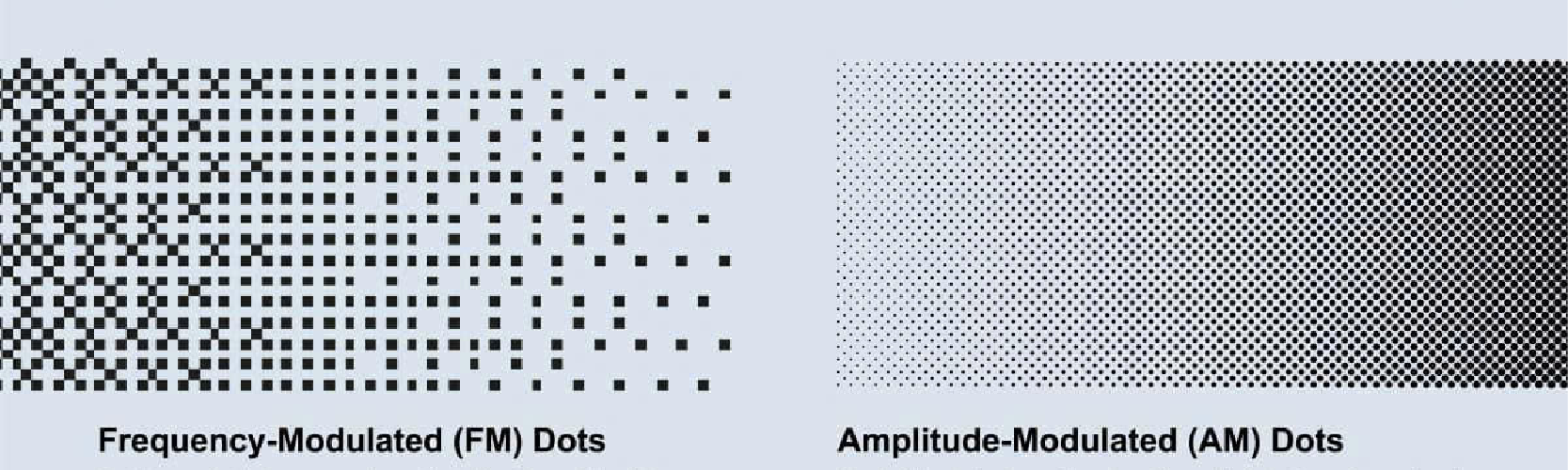

2. HAI PHƯƠNG PHÁP TẠO HẠT TRAM CƠ BẢN: TRAM AM VÀ TRAM FM

Khi phần mềm in film chuyển đổi hình ảnh thành các điểm mực, có hai phương pháp xử lý chính. Việc lựa chọn phương pháp nào sẽ quyết định trực tiếp đến độ mịn và khả năng chống nhiễu của bản in.

1. Tram AM (Amplitude Modulation - Tram truyền thống)

Nguyên lý: Các hạt tram được sắp xếp trên một hệ thống lưới cố định (khoảng cách giữa các tâm hạt luôn bằng nhau). Để tạo ra vùng màu đậm hay nhạt, phần mềm sẽ thay đổi kích thước của hạt (hạt phình to ra hoặc thu nhỏ lại).
Đặc điểm nhận diện: Khi nhìn kỹ hoặc soi kính lúp, bạn sẽ thấy các hạt xếp thành những hàng lối ngay ngắn như bàn cờ. Các loại hạt Vuông, Tròn, Elip chính là sản phẩm của Tram AM.

2. Tram FM (Frequency Modulation - Tram ngẫu nhiên / Stochastic Screening)

Nguyên lý: Đảo ngược lại với AM. Trong Tram FM, kích thước hạt là cố định và cực kỳ nhỏ (cỡ micro). Để tạo ra vùng màu đậm, phần mềm sẽ phân bổ số lượng hạt (mật độ) nhiều hơn và dày đặc hơn. Chỗ nào màu nhạt thì thưa ra.
Đặc điểm nhận diện: Các hạt mực được phân bổ hoàn toàn ngẫu nhiên, không theo hàng lối, giống như những hạt cát trên sàn hoặc nhiễu hạt của máy ảnh kỹ thuật số.

Bảng So Sánh Ưu - Nhược Điểm Giữa Tram AM và Tram FM

Tiêu chí	Tram AM (Truyền thống)	Tram FM (Ngẫu nhiên)
Cấu trúc hạt	Xếp theo hàng lối, kích thước thay đổi.	Phân bổ ngẫu nhiên, kích thước cố định (rất nhỏ).
Góc nghiêng (Angle)	Bắt buộc phải xoay góc (15°, 45°, 75°...) để chống nhiễu Moiré.	Không có khái niệm góc. Vì không có hàng lối nên không bị giao thoa với mắt lưới lụa.
Khả năng chống Moiré	Phải canh góc (Angle) chuẩn, nếu không sẽ sinh ra lỗi Moiré. Các điểm lưới (Rosette) vẫn có thể bị mắt người nhìn thấy ở vùng mid-tone.	Triệt tiêu 100% lỗi Moiré. Rất an toàn khi in các họa tiết hình học phức tạp.
Độ mịn chi tiết	Bị giới hạn bởi chỉ số LPI. Rất khó tái tạo các chi tiết siêu nhỏ hoặc sợi tóc mảnh.	Độ phân giải biểu kiến cực cao. Tạo ra các dải chuyển màu mượt mà như ảnh chụp (Photographic quality).
Quá trình in ấn	Dễ in, dễ kiểm soát độ nở giọt mực (Dot Gain) ổn định. Yêu cầu khung lưới và kỹ thuật ở mức trung bình.	Rất khó in. Hạt siêu nhỏ nên dễ bị bít khung hoặc rụng hạt lúc rửa bản. Dot gain của tram FM rất lớn và khó kiểm soát. Chủ yếu dùng cho in phun kỹ thuật số hoặc in Offset cao cấp.

Nên sử dụng tram AM hoặc tram FM khi nào?

Dùng Tram AM khi: In các hình khối, mảng màu lớn, logo, hoặc khi xưởng in có điều kiện trang thiết bị ở mức tiêu chuẩn. Dễ làm, dễ chuẩn hóa.
Dùng Tram FM khi: Cần in ảnh chân dung nghệ thuật, các dải chuyển màu gradient phức tạp, hoặc khi in lụa với công nghệ in tram cao tần (high-mesh).

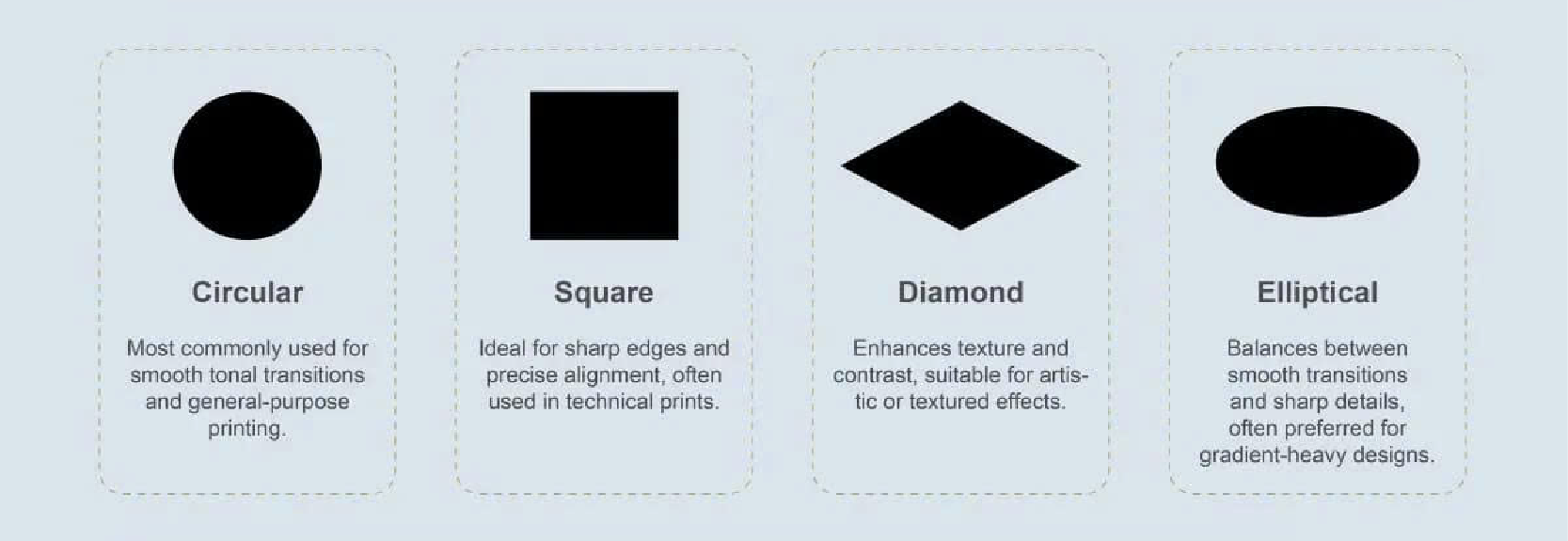

3. PHÂN LOẠI CÁC HÌNH DÁNG HẠT TRAM (DOT SHAPES)

Đối với phương pháp Tram AM truyền thống, việc chọn hình dáng hạt đóng vai trò rất quan trọng. Thực tế có 4 loại hình dáng hạt tram được sử dụng phổ biến nhất (Tròn, Elip, Vuông, Đường thẳng). Tuy nhiên phần mềm RIP sẽ cung cấp nhiều tùy chọn hình dáng hạt tram hơn. Mỗi loại được thiết kế để giải quyết các vấn đề quang học khác nhau khi mực in xuống vật liệu, phù hợp với từng loại ấn phẩm cụ thể.

Dưới đây là bảng so sánh.

Hình dáng	Đặc điểm & Cơ chế hoạt động	Ưu điểm	Nhược điểm	Ứng dụng thực tế tối ưu
Tròn (Round)	Hạt tram có hình tròn. Các hạt bắt đầu chạm vào nhau khi mật độ đạt khoảng 75%.	Thể hiện vùng sáng (Highlight) và vùng trung cảnh rất mượt mà. Rất an toàn, dễ phơi bản.	Khi đến mốc 75%, các hạt chạm nhau đột ngột tạo ra hiện tượng "nhảy bước màu" (Tone Jump), làm vùng tối dễ bị bệt.	In các dải màu sáng nhẹ (0% – 40%). In chữ, logo, chi tiết dạng chấm. Bài in đồ họa không có vùng màu đậm kéo qua mốc 70%.
Elip (Elliptical)	Hạt có hình bầu dục. Chúng sẽ chạm nhau theo 1 chiều ở mức 40%, và chạm chiều còn lại ở 60%.	Giúp dải chuyển màu (Gradient) mượt mà nhất. Cực kỳ lý tưởng để in màu da người (Flesh tones) và hình ảnh chân dung.	Có thể tạo ra hiệu ứng vân nhẹ nếu góc tram không được thiết lập chuẩn xác.	In chân dung, hình ảnh có tone da người. In áo thun thời trang có dải màu chuyển mượt
Vuông (Square)	Hạt hình vuông cạnh thẳng. Các góc chạm nhau chính xác tại mức 50% tạo thành hoa văn bàn cờ caro.	Tương phản cực kỳ mạnh mẽ. Rất tốt để in các chi tiết máy móc, hình khối cơ khí, hoặc các hiệu ứng đồ họa mảng khối.	Điểm "nhảy màu" (Tone jump) tại mốc 50% rất gắt. Vùng tối dễ bị bít và mất chi tiết nhanh hơn các loại hạt khác.	In đồ họa kỹ thuật, chi tiết máy móc, thiết bị. In chữ (Typography) nét lớn, logo mảng khối. In hình vẽ phong cách Pop-art, Comic.
Đường thẳng (Line)	Không phải hạt mà là các đường kẻ sọc thẳng song song, thay đổi độ dày mỏng để tạo sắc độ.	Tạo ra các hiệu ứng thị giác nghệ thuật đặc biệt (khắc gỗ, retro).	Không dùng để in hình ảnh chân dung hay tả thực vì làm biến dạng chi tiết gốc.	In bảo mật và chống giả In vải có bề mặt thớ/sợi dệt rõ rệt Tạo hiệu ứng mỹ thuật & Đồ họa đặc biệt In đơn sắc giúp kiểm soát dot gain
Kim Cương (Diamond)	Bản chất là hạt vuông nhưng được xoay 45 độ.	Vẫn giữ được độ sắc nét của hạt vuông nhưng khi xếp chồng lên nhau ở các góc độ khác nhau, hiệu ứng "nhảy màu" được giảm nhẹ, mắt người thấy dễ chịu hơn hạt vuông thẳng.	Dải chuyển màu (Gradient) vẫn không thể mượt mà bằng hạt Elip hay Tròn.	In ấn phẩm đồ họa kết hợp giữa hình khối và dải chuyển màu nhẹ. In poster thể thao, banner thương hiệu.
Euclidean (Lai Tròn - Vuông)	Rất phổ biến. Ở vùng sáng (0-49%), hạt có hình Tròn. Tại đúng mốc 50%, hạt thành hình Vuông (chạm nhau thành caro). Ở vùng tối (51-100%), nó đảo ngược thành các lổ thủng hình Tròn trên nền đen.	Kết hợp hoàn hảo: Vùng sáng giữ được độ mịn của hạt Tròn, vùng 50% tạo được độ sắc nét, vùng tối giảm thiểu tình trạng bít mực. Tối ưu cho in lụa chân dung, phong cảnh.	Vẫn có một sự chuyển đổi nhẹ tại mốc 50% (dù đã êm hơn hạt Tròn hoặc Vuông đơn thuần).	In ảnh phong cảnh, thiên nhiên. In bài hỗn hợp (có cả người, cảnh vật và văn bản). Bài in thương mại đa mục đích.
Chữ thập (Cross)	Hạt có hình dấu cộng (+). Các nhánh sẽ dần dần béo lên và chạm vào nhau.	Tạo ra một dạng họa tiết nhiễu rất đặc thù, giữ lại được các khoảng không gian hở (trắng) lâu hơn ở vùng trung cảnh.	Tính ứng dụng thấp, chủ yếu dùng cho các bản in mang tính chất nghệ thuật đồ họa (Graphic Arts) hoặc in lụa phá cách.	In áo thun phong cách Vintage, Retro, Grunge. In ấn phẩm đồ họa nghệ thuật phá cách.

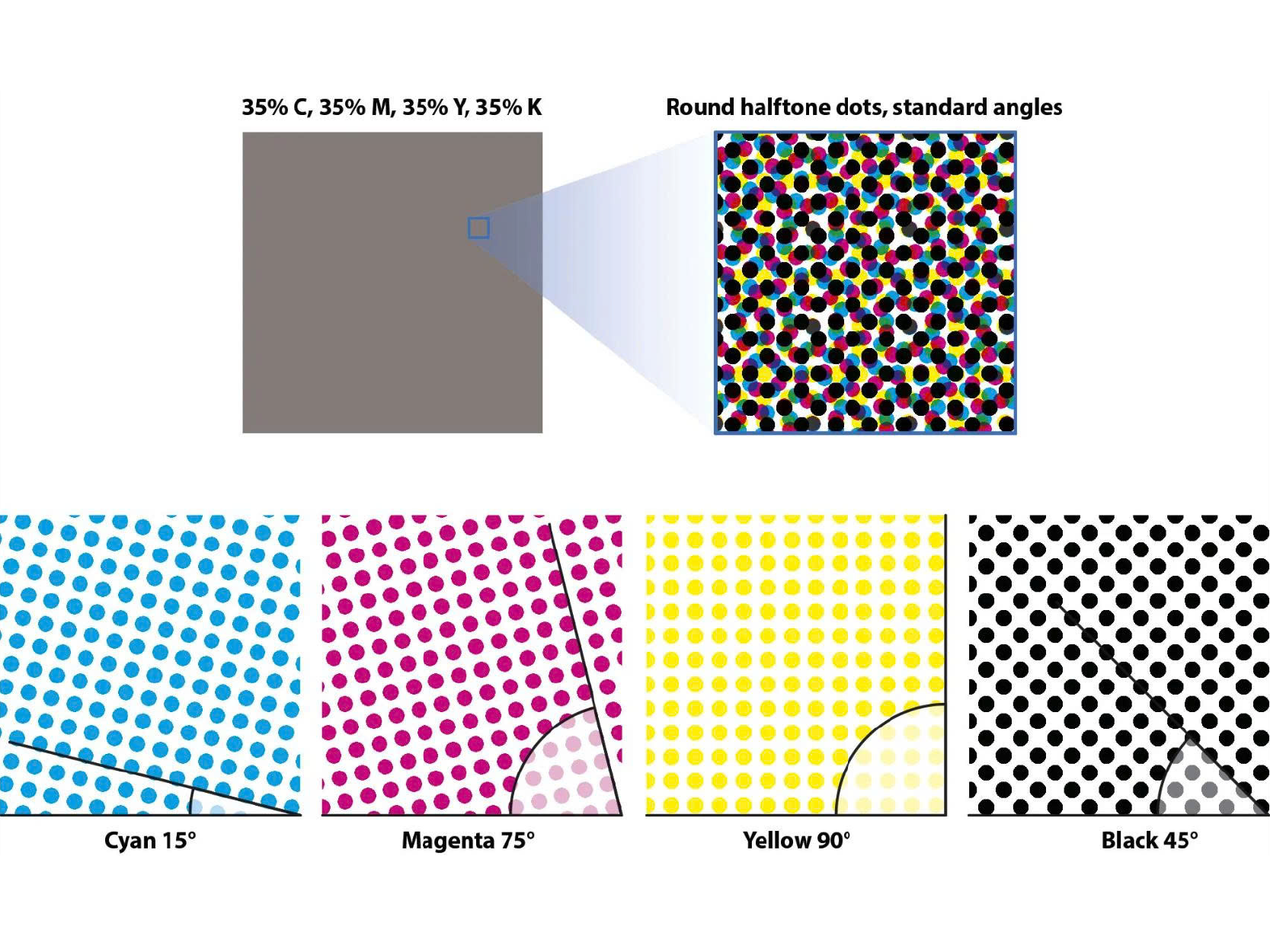

4. GÓC HẠT TRAM (SCREEN ANGLE) VÀ NGUYÊN TẮC CHỐNG MOIRÉ

Góc hạt tram là góc nghiêng của các hàng hạt tram so với trục ngang (0 độ).

Khi in nhiều màu chồng lên nhau (như hệ CMYK), nếu các hàng hạt tram xếp song song, chúng sẽ tạo ra hiện tượng nhiễu quang học (Moiré) - bản in xuất hiện các vân rùa lốm đốm hoặc hoa văn caro. Để mắt người thấy màu sắc hòa quyện tự nhiên và tạo thành một dải màu liên tục (gọi là điểm hoa thị - Rosette), mỗi màu bắt buộc phải nằm ở một góc nghiêng khác nhau.

Nguyên tắc cơ bản để chống lỗi nhiễu quang học (Moiré) là: 3 màu đậm nhất (Cyan, Magenta, Black) phải luôn cách nhau đúng 30 độ. Màu sáng nhất (Yellow) có thể cách các màu khác 15 độ.

Lưu ý: Nguyên tắc xoay góc này chỉ áp dụng cho Tram AM. Nếu bạn xuất phim bằng Tram FM, bạn không cần quan tâm đến thông số góc độ nữa.

Các cấu hình góc phổ biến:

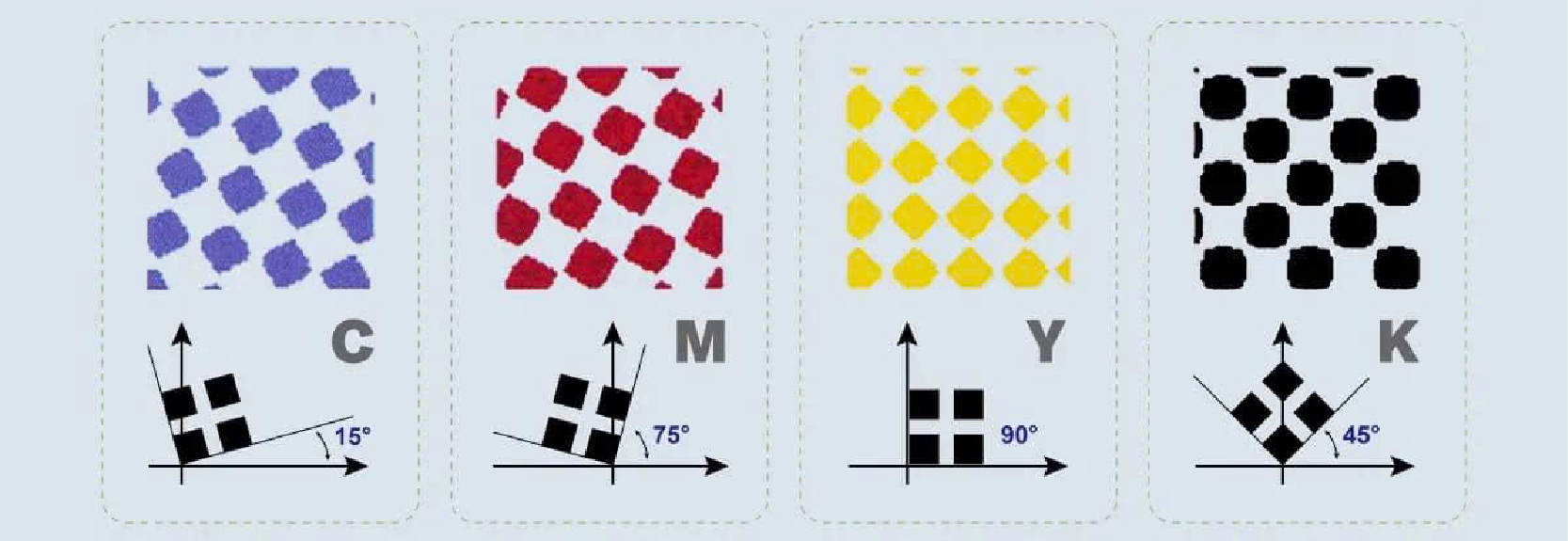

Cấu hình tiêu chuẩn (Ưu tiên màu Đen ở 45°): Đen (K) ở 45°, Xanh (C) ở 15°, Đỏ (M) ở 75° và Vàng (Y) ở 0°. Do mắt người nhạy cảm với góc 45 độ, việc đặt màu Đen (màu tạo khối – màu nổi bật nhất) ở góc này sẽ mang lại chiều sâu hình ảnh tốt nhất. Màu Vàng là màu sáng nhất, ít nhìn thấy hạt nhất, nên bị đẩy vào góc 0/90 độ - góc mà mắt người dễ nhận thấy hạt tram nhất. Cấu hình này đòi hỏi hệ thống khung lưới in lụa phải được căng rất chuẩn xác. (Lưu ý: Góc của C và M có thể hoán đổi cho nhau tùy vào hình ảnh thiên về tông xanh hay tông đỏ).
Cấu hình thực tế cho in lụa (Màu Đen ở 22.5°): Sợi lưới in lụa thường được dệt ở góc 0 độ và 90 độ. Nếu đặt góc tram 45 độ cắt chéo mắt lưới, sai số khi căng lưới thủ công rất dễ sinh ra lỗi Moiré lưới. Việc chia đôi góc thành 22.5 độ cho màu Đen (và dịch chuyển các màu khác theo nguyên tắc cộng/trừ 30 độ) giúp các hàng hạt tram nằm ở vị trí lơ lửng với sợi lưới. Đây là giải pháp an toàn, giúp hạn chế đáng kể rủi ro lỗi giao thoa quang học với khung lưới lụa.

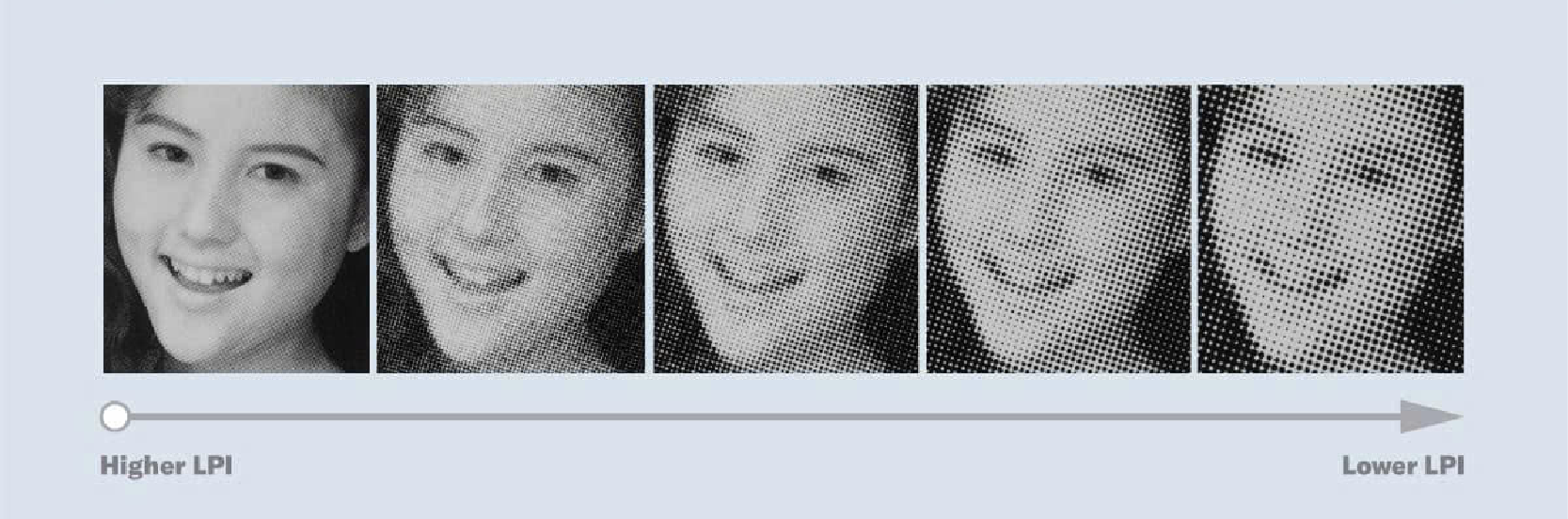

5. MẬT ĐỘ HẠT TRAM (LPI)

Mật độ hạt tram (LPI - Lines Per Inch) là số lượng hàng hạt tram xếp trong 1 inch chiều dài (khoảng 2.54 cm).

LPI thấp (Ví dụ 30 - 55 LPI): Hạt tram to, thưa. Dùng để in trên vải, in thùng carton.
LPI cao (Ví dụ 150 - 300 LPI): Hạt tram nhỏ, mịn màng. Dùng in offset tạp chí, catalogue.

Quy tắc trong in lụa: Chỉ số LPI của file xuất phim phải nhỏ hơn lưới in ít nhất 3.5 đến 4.5 lần. Ví dụ bạn dùng lụa 120T (tương đương 300 mesh/inch), bạn chỉ nên xuất LPI tối đa ở mức 55 - 65 LPI để tránh mực bị kẹt lại trên mắt lưới.

6. KIỂM SOÁT BIẾN DẠNG HẠT TRAM (DOT GAIN VÀ DOT LOSS)

Hiện Tượng Gia Tăng Điểm Tram - Dot Gain là hiện tượng vật lý tất yếu khi hạt mực phun từ máy in (như các dòng máy Epson) đập xuống bề mặt màng film và có xu hướng loe rộng to hơn kích thước thiết kế gốc. Nếu không kiểm soát, bản in sẽ bị tối, xỉn và mất chi tiết ở vùng tối.

Ví dụ: Trong phần mềm bạn thiết kế vùng màu xám 50%. Khi in ra màng film, mực lan rộng ra thành 65%. Vậy Dot Gain ở đây là 15%. Hậu quả là bản bị tối, xỉn và bệt màu, mất chi tiết ở vùng tối. Sai lệch màu sắc. Giảm độ sắc nét và mất chi tiết viền so với thiết kế.

Cách kiểm soát Dot Gain thông qua quá trình Tuyến tính hóa (Linearization):

In file thử nghiệm: In một dải màu từ 10% đến 100% qua phần mềm RIP.
Đo đạc: Sử dụng kính lúp soi hạt (Scale Loupe) hoặc máy đo quang độ để kiểm tra vùng trung cảnh thường từ 40% - 60%. Đây là vùng hạt mực dễ chạm nhau và độ nở rộng thể hiện rõ nhất. So sánh độ phủ mực thực tế trên màng film với thông số lý thuyết.
Nhập thông số bù trừ: Khai báo các chỉ số đo được vào bảng Dot Gain Control của phần mềm RIP. Phần mềm sẽ tự động tính toán và tạo ra một đường cong bù trừ, giảm bớt lượng mực phun ra ở các lần in sau để kích thước hạt tram trên màng film tiệm cận sát nhất với file thiết kế.

Hiện Tượng Bít Điểm Tram (Dot Loss) ở vùng sáng (Highlight): Sự mất chi tiết ở vùng siêu sáng (1% - 5%).

Nguyên nhân: Ở các vùng sáng như mây trời, chóp mũi, hạt tram cực kỳ nhỏ. Khi phơi bản, ánh sáng UV có xu hướng bị tán xạ. Hiện tượng này làm lớp keo bên dưới các chấm đen đó bị quang hóa (cứng lại) một phần. Khi mang khung đi xịt nước, các lỗ li ti này đã bị khô một nửa. Áp lực nước xịt bình thường không đủ sức phá vỡ lớp keo này để mở lỗ. Kết quả là mắt lưới bị lấp kín, mực không lọt qua được. Điểm 1%-5% trên file biến thành 0% vải
Khắc phục: Phần mềm RIP có tính năng thiết lập Minimum Dot (Kích thước hạt tối thiểu) lỗ tối thiểu là 5% là để xử lý hiện tượng tán xạ UV này, giúp xịt nước dễ thủng lỗ hơn.

Hiện Tượng Rụng Điểm Tram ở vùng tối (Shadow 90% - 99%)

Nguyên nhân: Ở vùng tối (ví dụ 95%), tấm phim gần như trong suốt, chỉ có các điểm mực đen nhỏ li ti. Khi phơi xong và dùng vòi xịt áp lực cao để rửa bản, sẽ dễ dàng bắn trôi (rụng) các chấm keo này khỏi mắt lưới. Kết quả: điểm 95% trên file bị bệt thành 100% màu (đen đặc / chết vùng tối).
Khắc phục: Giảm áp lực vòi xịt khi rửa bản, tối ưu thời gian phơi đèn, hoặc dùng chức năng giới hạn mực vùng tối (Ink Limit) trong phần mềm.

CÁC CÂU HỎI THƯỜNG GẶP (FAQ)

1. Nếu tôi chỉ cần in chữ và logo vector bệt màu, tôi có cần dùng hạt tram không?

Không cần thiết. Với các bản in mảng bệt (solid) 100% màu đen, không có các dải chuyển sắc (gradient), bạn chỉ cần dùng lệnh in thông thường để máy phun kín mực đen cản sáng là đủ.

2. Nên chọn hình dạng hạt tram nào để in áo thun có chân dung màu?

Hạt Elip (Elliptical) hoặc hạt Euclidean là những lựa chọn ưu tiên. Chúng giúp các vùng chuyển màu da, sắc độ ánh sáng trên khuôn mặt trở nên mượt mà, giảm thiểu hiện tượng gắt màu so với hạt vuông.

3. Hạt tram kim cương và hạt tram vuông khác nhau như thế nào khi áp dụng thực tế?

Về mặt hình học, hạt kim cương là hạt vuông được xoay 45 độ. Khi in, hạt kim cương vẫn giữ được sự sắc nét của hình khối, nhưng giúp các vùng chuyển sắc trông tự nhiên hơn, bớt cảm giác cứng nhắc so với hạt vuông thẳng.

4. Tại sao nhiều xưởng in lụa cài đặt góc tram màu đen ở 22.5 độ thay vì 45 độ chuẩn quốc tế?

Góc 45 độ mang lại thị giác êm nhất, nhưng lại cắt chéo trực tiếp với sợi lưới in lụa. Nếu khung lưới bị xô lệch nhẹ, bản in sẽ bị lỗi Moiré (nổi vân). Góc 22.5 độ giúp hạt tram né được sự đối xứng với sợi lưới, là giải pháp an toàn cao cho các xưởng gặp khó khăn trong việc chuẩn hóa lực căng lưới.

5. Nếu tôi dùng lụa có mắt lưới thưa, mật độ hạt tram (LPI) nên cài đặt ra sao?

Quy tắc chung là chỉ số LPI của file xuất phim nên nhỏ hơn số mesh của lưới in từ 3.5 đến 4.5 lần. Nếu mắt lưới thưa mà bạn xuất LPI quá cao (hạt tram quá nhỏ), mực sẽ không xuyên qua được lưới, gây bít lỗ và mất chi tiết.

6. Làm sao để nhận biết bản phim xuất ra đang bị lỗi Moiré quang học?

Khi bạn xếp chồng các tấm phim phân màu lên nhau, hoặc khi in thử lên áo, bề mặt hình ảnh xuất hiện các hoa văn hình caro, sọc vằn vện chói mắt không có trong file thiết kế gốc. Đó chính là lỗi Moiré do đặt sai góc tram.

7. Hiện tượng Dot Gain thường dễ nhận thấy nhất ở vùng màu nào?

Ở vùng trung cảnh (Mid-tone), dao động từ mức 40% đến 60%. Đây là khu vực các hạt tram bắt đầu lớn lên và có xu hướng chạm vào nhau. Vùng sáng (highlight) không gian hở nhiều nên khó thấy, còn vùng tối (shadow) thì đã bị bít hết.

8. Có cách nào loại bỏ hoàn toàn hiện tượng Dot Gain trên màng film không?

Sự loang mực là đặc tính vật lý nên không thể loại bỏ hoàn toàn. Tuy nhiên, bằng cách sử dụng các loại màng PET có lớp phủ (coating) bắt mực tốt, kết hợp với việc nhập thông số bù trừ (Linearization) vào phần mềm RIP, bạn có thể kiểm soát và đưa sai số về mức rất thấp.

9. Độ phân giải máy in DPI và Mật độ hạt tram LPI khác nhau thế nào?

LPI (Lines Per Inch): Là số hàng hạt tram trên 1 inch của bản thiết kế/bản phim
DPI (Dots Per Inch): Là số hạt mực mà đầu phun máy in có thể phun ra trên 1 inch vuông.
Mối quan hệ: Để tạo ra 1 hạt tram tròn trịa và sắc nét, máy in cần phun rất nhiều hạt mực nhỏ (DPI) để lấp đầy diện tích của hạt tram đó. Quy tắc tối ưu là DPI phải lớn hơn LPI ít nhất từ 10 đến 16 lần. Ví dụ, bạn xuất phim ở mức 55 LPI, thì máy in cần được setup độ phân giải (DPI) tối thiểu ở mức 1440 x 1440 (chuẩn phổ biến của các dòng đầu phun Epson hiện nay) để viền hạt tram không bị răng cưa.
